不锈钢螺套镶嵌系列
不锈钢插销螺套

不锈钢插销螺套

  • 对应标准： YJT 5034 插销螺套
详细介绍

可按客户要求定制。

对应标准数据参考

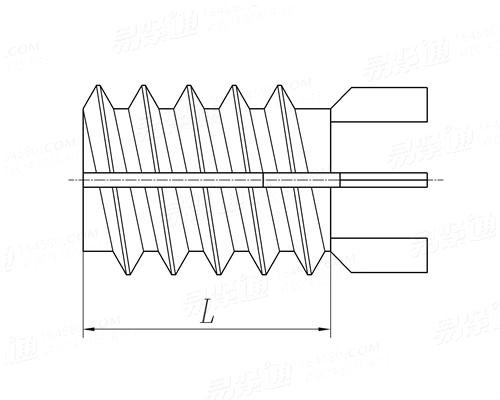

YJT 5034 插销螺套
Wire Thread Insert
YJT 5034 插销螺套

尺寸单位:
螺纹规格 d
-
(CLM5) 		-
(CLM6) 		-
(CLM8) 		-
(CLM8) 		-
(CLM10) 		-
(CLM10) 		-
(CLM12) 		-
(CLM12)
内螺纹
外螺纹
L
钻孔钻头尺寸
底孔螺纹尺寸
底孔深度
M5×0.8 M6×1.0 M8×1.25 M8×1.0 M10×1.5 M10×1.25 M12×1.75 M12×1.25
M8×1.25 M10×1.25 M12×1.25 M12×1.25 M14×1.5 M14×1.5 M16×1.5 M16×1.5
8 10 12 12 14 14 16 16
6.9 8.8 10.8 10.8 12.8 12.8 14.75 14.75
M8×1.25 M10×1.25 M12×1.25 M12×1.25 M14×1.5 M14×1.5 M16×1.5 M16×1.5
9.5 11.5 13.5 13.5 15.5 15.5 17.5 17.5
