不锈钢铆接系列

您所在的位置：首页 > 产品展示

不锈钢铆接系列

不锈钢大扁头半空心铆钉

不锈钢大扁头半空心铆钉

对应标准： B18.7.1M-2007(R2012) 米制大扁头半空心铆钉

详细介绍

可按客户要求定制。

对应标准数据参考

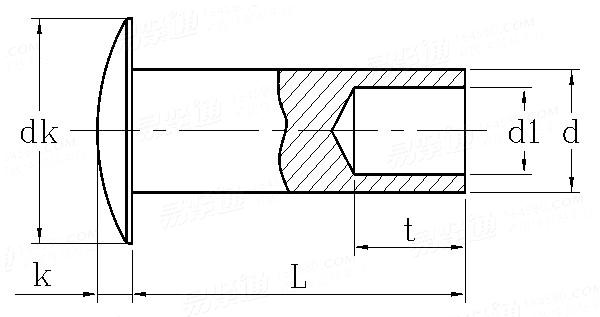

B18.7.1M-2007(R2012) 米制大扁头半空心铆钉 Metric General Purpose Semi-tubular Rivets
	尺寸单位: 毫米(mm)

公称直径
d

1.6

2

2.5

3

3.5

4

5

6

7

8

d		最小值
		最大值
d_k		最小值
		最大值
k		最小值
		最大值
R
r
d₁		最小值
		最大值
t		公称
		最小值
		最大值

1.56	1.95	2.45	2.94	3.44	3.93	4.92	5.91	6.9	7.9
1.64	2.05	2.55	3.06	3.56	4.07	5.08	6.09	7.1	8.1
2.75	3.47	4.37	5.27	6.17	7.07	8.85	10.62	12.42	14.2
3.01	3.73	4.63	5.53	6.43	7.33	9.15	10.98	12.78	14.6
0.43	0.52	0.67	0.8	0.92	1.07	1.37	1.62	1.92	2.22
0.53	0.68	0.83	1	1.18	1.33	1.63	1.98	2.28	2.58
3.09	3.83	4.84	5.78	6.8	7.81	9.74	11.72	13.68	15.71
0.15	0.2	0.25	0.32	0.38	0.43	0.53	0.65	0.76	0.88
1.15	1.45	1.83	2.2	2.58	2.95	3.7	4.43	5.18	5.93
1.25	1.55	1.93	2.3	2.68	3.05	3.8	4.57	5.32	6.07
1.2	1.5	1.88	2.25	2.63	3	3.75	4.5	5.25	6
1.05	1.35	1.68	2.05	2.43	2.8	3.55	4.3	4.87	5.62
1.35	1.65	2.08	2.45	2.83	3.2	3.95	4.7	5.63	6.38
